OLED的基本結構以及發光過程

 OLED的基本結構以及發光過程

根據DSCC（Display Supply Chain Consultants面板供應鏈研究機構）數據，2018年全球AMOLED市場產值達到265億美元，同比增長13%；智能手機依然是AMOLED最主要應用，占比達到80%以上；其他應用主要包括智能電視（2018年產值超過20億美元，占比超過8%）、智能手表（2018年產值超過10億美元，占比超過4%）、平板電腦、筆記本電腦、顯示器、車載中控等。

OLED（OrganicLight-Emitting Diode）又稱為有機電激光顯示、有機發光半導體。OLED屬于一種電流型的有機發光器件，是通過載流子的注入和復合而致發光的現象，發光強度與注入的電流成正比。OLED在電場的作用下，陽極產生的空穴和陰極產生的電子就會發生移動，分別向空穴傳輸層和電子傳輸層注入，遷移到發光層。當二者在發光層相遇時，產生能量激子，從而激發發光分子最終產生可見光。

OLED的基本結構是在銦錫氧化物（ITO）玻璃上制作一層幾十納米厚的有機發光材料作發光層，發光層上方有一層低功函數的金屬電極，構成如三明治的結構。

OLED的基本結構主要包括：

1) 基板（透明塑料、玻璃、金屬箔）—— 基層用來支撐整個OLED。

2) 陽極（透明）—— 陽極在電流流過設備時消除電子（增加電子“空穴”）。

3) 空穴傳輸層 —— 該層由有機材料分子構成，這些分子傳輸由陽極而來的“空穴”。

4) 發光層 —— 該層由有機材料分子（不同于導電層）構成，發光過程在這一層進行。

5) 電子傳輸層 —— 該層由有機材料分子構成，這些分子傳輸由陰極而來的“電子”。

6) 陰極（可以是透明的，也可以不透明，視OLED類型而定）—— 當設備內有電流流通時，陰極會將電子注入電路。

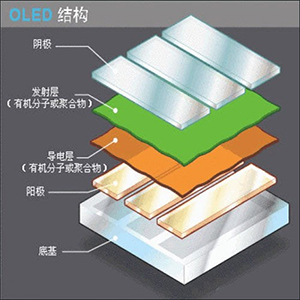

OLED顯示技術基本結構

OLED的發光過程通常有以下5個基本階段：

1) 載流子注入： 在外加電場作用下，電子和空穴分別從陰極和陽極向夾在電極之間的有機功能層注入。

2) 載流子傳輸： 注入的電子和空穴分別從電子傳輸層和空穴傳輸層向發光層遷移。

3) 載流子復合： 電子和空穴注入到發光層后，由于庫倫力的作用束縛在一起形成電子空穴對，即激子。

4) 激子遷移： 由于電子和空穴傳輸的不平衡，激子的主要形成區域通常不會覆蓋整個發光層，因而會由于濃度梯度產生擴散遷移。

5) 激子輻射退激發出光子： 激子輻射躍遷，發出光子，釋放能量。
